冷却塔如何实现智能进风调节?

       冷却塔采用风冷冷却时,进风面非常容易受自然环境的影响,自然风容易干扰进风量,导致进风大小改变,从而影响冷却效果。如何设计一种可以控制进风量,减小自然风影响的系统是急需解决的问题。
       江苏华塔经过多次试验,设计了一种冷却塔智能进风调节系统及其调节方法,从而克服上述现有技术中的缺陷,并获得了专利。
       具体实施方式:

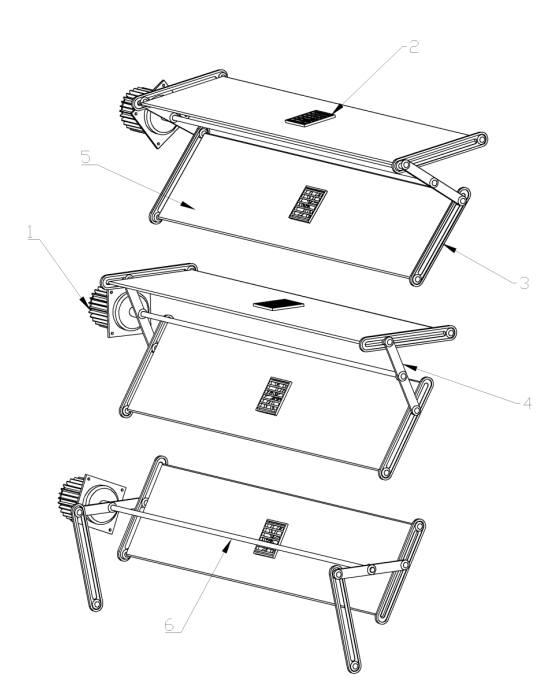

       该系统设置在冷却塔进风面处,系统包括电机、风速风向传感器、进风角度调节机构、导风板、传动轴、控制模块;系统内设置有多组导风板,导风板间形成气流通道,两侧与进风角度调节机构连接,两侧设置有滑槽,滑槽设置在冷却塔上,滑槽间通过连杆连接,连杆与传动轴连接,传动轴转动带动连杆两端在滑槽间往复摆动,改变导风板间气流通道的开口角度。电机与传动轴连接,导风板上设置有风速风向传感器,控制模块通过有线或无线方式分别与风速风向传感器、电机连接,根据风速风向传感器检测的数据,输出相应信号至电机,控制电机转动,调节导风板间气流通道的大小改变进风量。

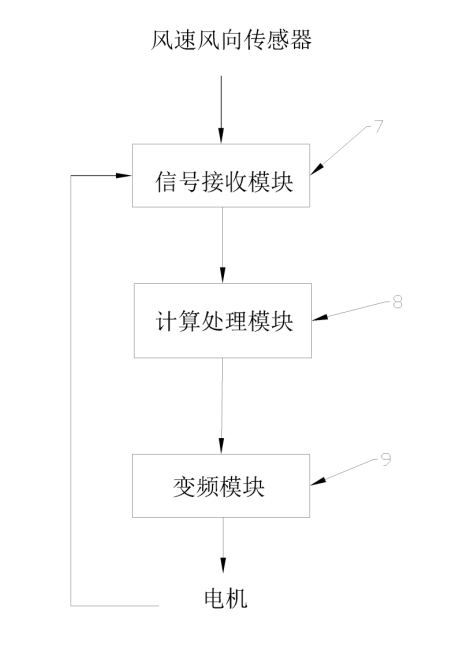

       如图2所示,控制模块包括信号接收模块、计算处理模块、变频模块,信号接收模块通过有线或无线方式分别与风速风向传感器、电机连接,信号接收模块与计算处理模块连接,计算处理模块与变频模块连接,变频模块通过有线或无线方式与电机连接;计算处理模块通过信号接收模块接收的参数信息进行计算,输出变频信号至变频模块,变频模块控制电机转动。计算处理模块计算风量调节的公式为:


       其中,W为所需风量,ρ为空气密度,υ为风速,α为导风板长度,b为导风板宽度,θ为气流通道间开口角度,H为气流通道的深度。
图2控制模块原理示意图
       调节方法:
       (1)风速风向传感器对导风板间气流通道内的空气流动情况进行探测,并将检测到的风速υ信息传输至信号接收模块;
       (2)计算处理模块根据检测到的风速υ信息,结合冷却塔需要的风量W代入式(a)中计算出需要的气流通道间开口角度θ,并将角度信息转换为命令发送至变频模块;
       (3)变频模块控制电机转动,输出对应命令的角度;
       (4)电机带动传动轴转动,传动轴带动连杆转动,同时连杆两端在上下滑槽内反向滑动,带动导风板摆动,改变气流通道的开口角度θ;
       (5)电机完成转动后反馈信号至信号接收模块,计算处理模块重复(1)-(4)步骤,实时动态调节进风量。
       以上就是冷却塔智能进风调节系统及其调节方法的相关内容,该可以根据冷却塔进风处的自然风变化,实时调节进风量,避免了自然因素对冷却塔冷却效果的影响,提高了冷却效率。
